一、產品介紹
AFL-284 DIN 導軌模擬/觸點閉合光纖鏈路是專為工業應用設計的 OEM 產品。
這些單元可用于傳輸 4 個+/-10V 模擬信號或 4-20mA 電流環路信號，以及 8 個觸點閉合(或數字/TTL 信號)。
每一個模擬信號都可以單獨配置為+/-10V 或4-20mA 。
數字輸入可以選擇調整 為 0-12V 或 0-24V 邏輯電平。
每一個數字輸出都可以調整為邏輯輸入或觸點閉合。
用戶可以使用跳線(每通道)將模擬輸入配置為 -10V 至 +10V 或 4-20 mA。接收器將輸出 - 電壓或 4-20 mA 信號(輸入范圍為 0 至
+10V 或 4-20mA，根據選擇)以及 4-20 mA 電流環路信號。
用戶還可以將8條數字I/O線配置為0至+5V(或+3.3V)標準TTL信號或觸點閉合(即發送器處的觸點閉合將導致接收器處的觸點閉合)。
可以使用單個跳線反轉所有觸點閉合(即打開的觸點將在接收器端產生閉合的觸點，反之亦然)。相同的選項可用于 TTL 信號：1->0 和
0->1。
AFL-284 模擬/觸點閉合光纖鏈路專為系統集成商和構建商而設計，其中小尺寸、低功耗和低成本非常重要。您不必在工具箱中保留 3-4
個不同的光纖鏈路。只需幾個簡單的跳線配置，一個鏈接即可完成這一切。
無需鋪設少量光纖 - 一根光纖即可傳輸所有信號。
模擬輸入的帶寬為DC-7KHz。觸點每秒最多可切換 50 次，TTL 線路每秒最多可切換 20,000 次。使用標準多模接口時，Tx 和 Rx
模塊之間的距離可能在 0 到 2 英里之間(使用 1550nm 單模光纖接口和 SM 光纖可選 30 英里)。

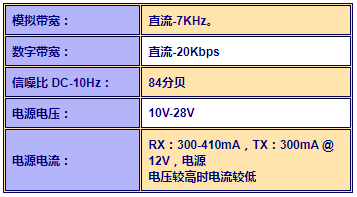

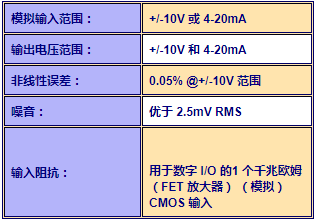

二、產品參數
單模收發器的光學預算：27 dB
|
